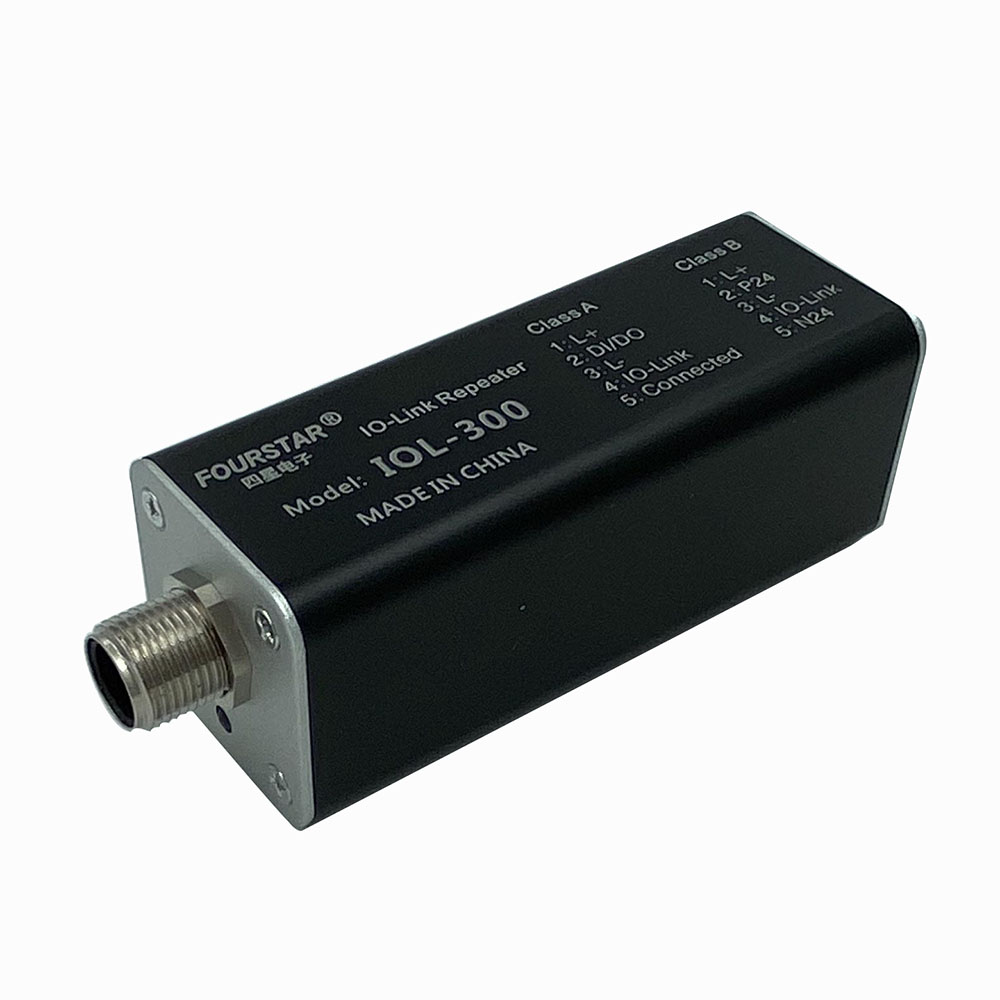

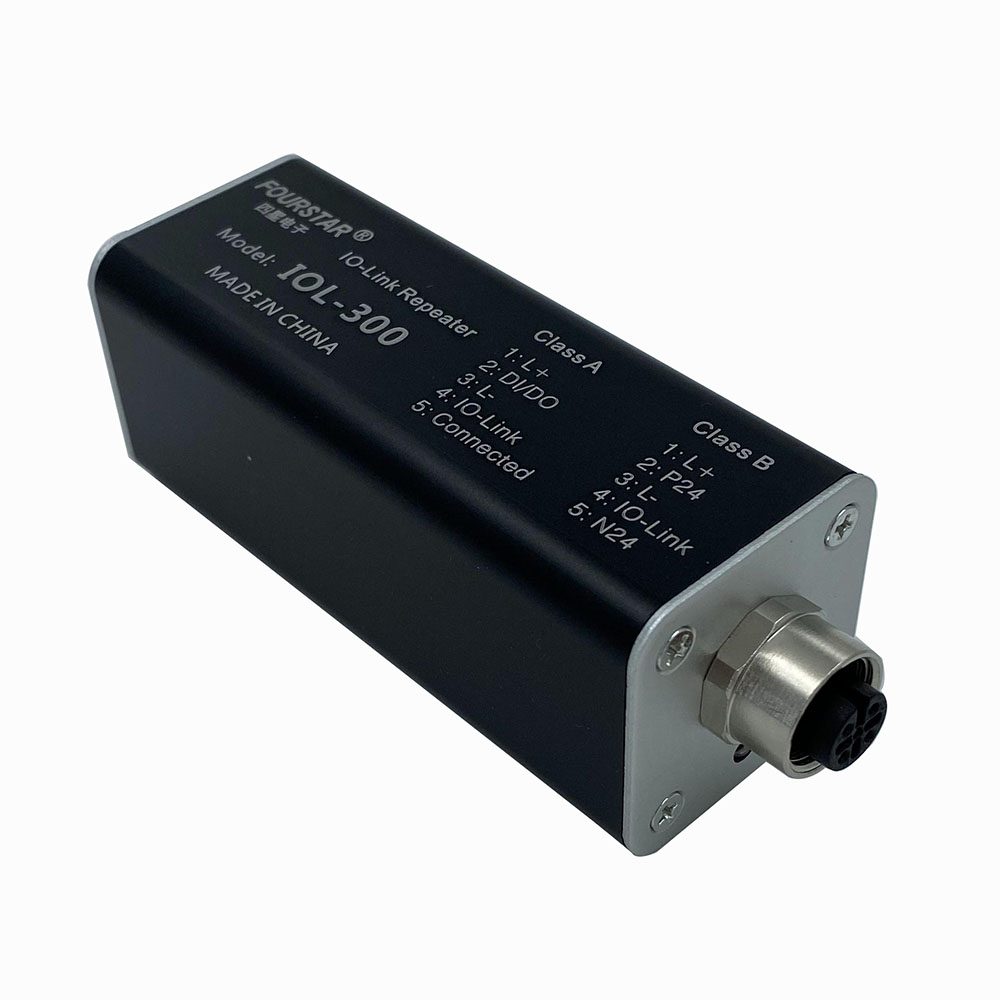

產品簡介
IO-Link中繼器。無需外接電源，使用一個可將IO-Link最大通訊距離延長到100米并且支持SIO；使用二個可將IO-Link最大通訊距離延長到300米，不支持SIO。通訊速率COM1（4.8Kbps）、COM2（38.4Kbps）、COM3（230.4Kbps）自適應，支持IO-Link、SIO、DI/DO、A類端口、B類端口多種工作方式，即插即用免設置。
技術參數
參數分類 | 項 目 | 指 標 |
接口參數 | 接口類型 | M12-5芯航空插座。 |
通訊速率 | COM1(4.8Kbps)、COM2(38.4Kbps)、COM3(230.4Kbps)自適應。 | |
電纜最大傳輸距離 | 100米（使用1個中繼器時），300米（使用2個中繼器時）。 | |
通訊指示 | 每個通訊端口具有數據接收指示燈。 | |
反相保護 | 有 | |
過壓保護 | 有 | |
浪涌保護 | 有（集成） | |
每個端口電流負載 | A類端口：0.5A，B類端口：2A。 | |
空載電流損耗 | <5mA | |
通訊協議 | SDCI標準 | IEC61131-9。 |
IO-Link版本 | V1.0和V1.1及以上版本。 | |
SIO模式 | 使用1個中繼器時支持SIO，使用2個中繼器時不支持SIO。 | |
DI/DO | 支持M12接口第2腳DI/DO模式。 | |
端口類型 | 支持A類端口和B類端口。 | |
IODD | 無需IODD文件，即插即用免設置。 | |
通用參數
| 工作電壓 | DC18～30V，由主站端口供電，無需再單獨外接電源。 |
防護等級 | IP50。 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 82mm×32mm×32mm（長×寬×高）。 | |
單個重量 | 80克。 | |
安裝方式 | U形卡固定或雙面膠固定。 |
