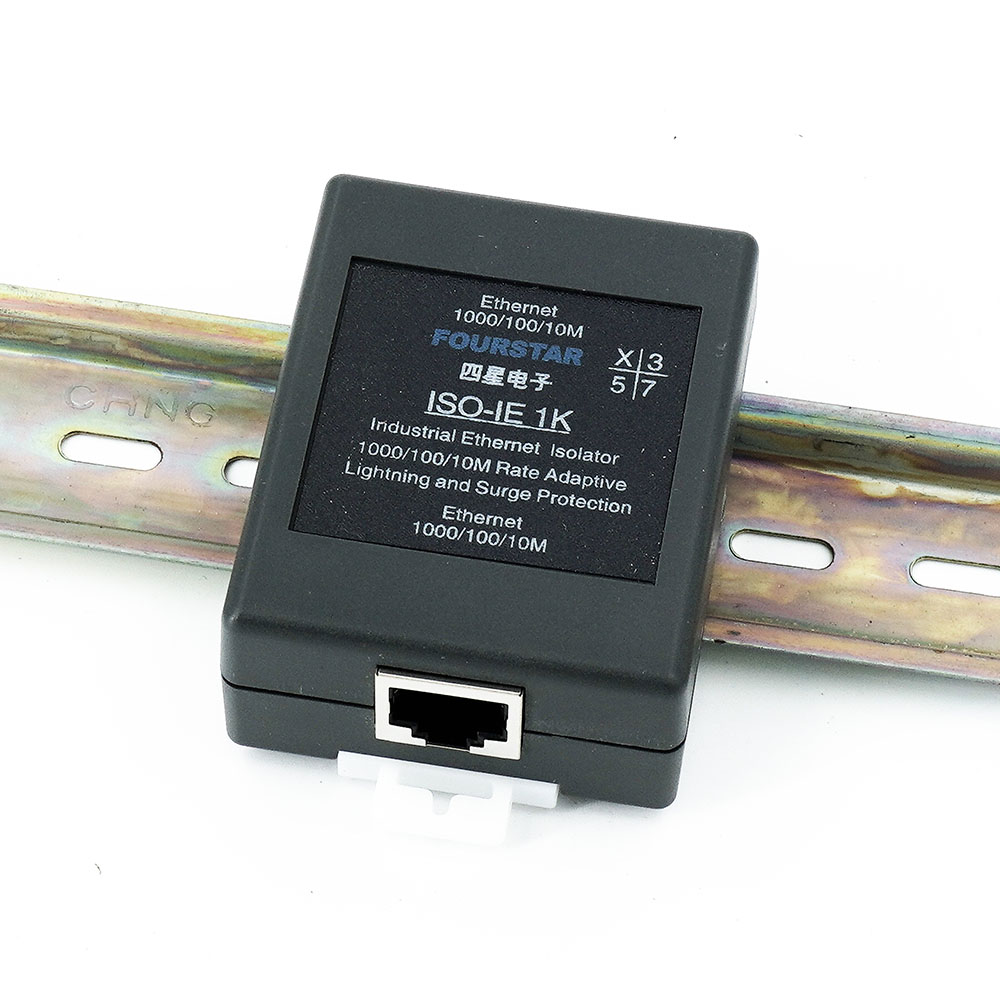

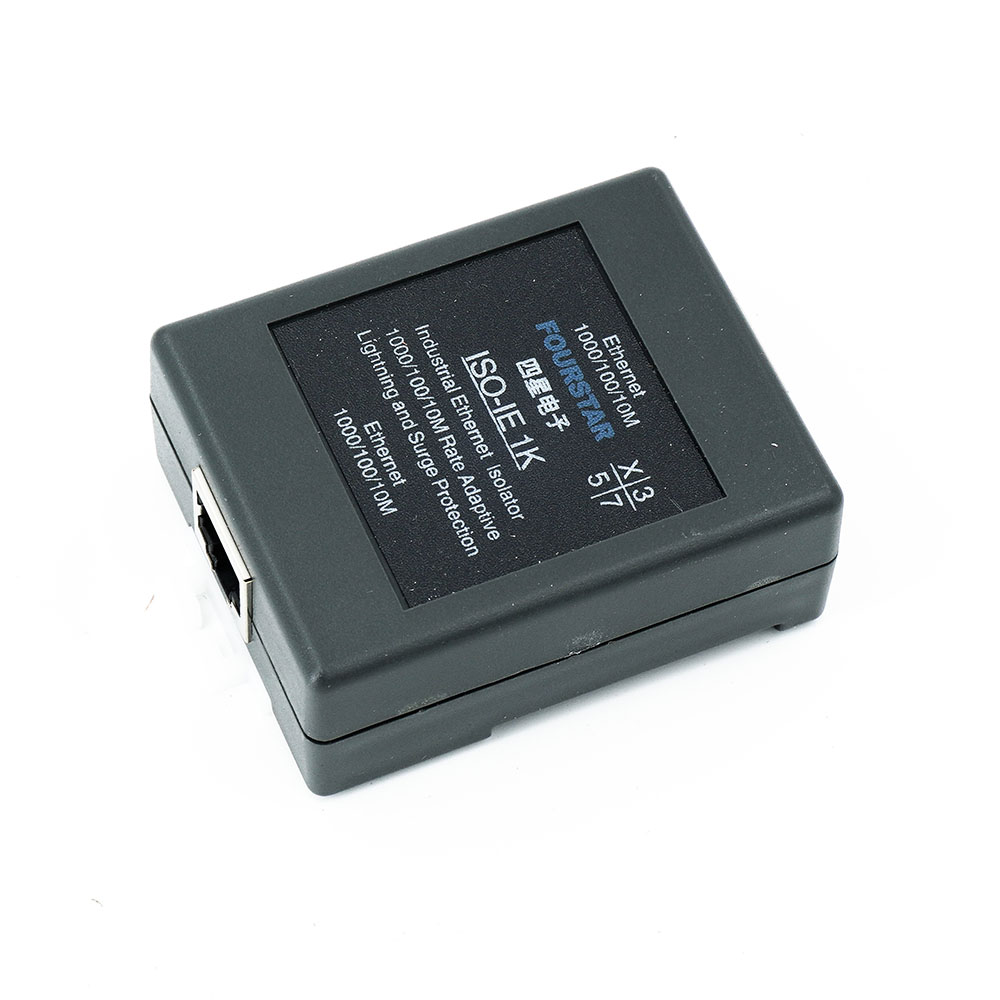

產品簡介
工業以太網隔離保護器。用于各種設備以太網口的電氣隔離，保護以太網設備和接口，消除通信兩端的地電位差引起的干擾，防雷擊和浪涌。支持所有通信協議，如：以太網、實時以太網、EtherNet/IP、EtherCAT、PROFINET、Modbus等。通信速率1000/100/10Mbps自動適應，無需外接電源，隔離電壓5000Vrms，工作溫度-40℃～+85℃，DIN35mm標準導軌安裝。
技術參數
電源 | 不需電源 |
以太網接口 | RJ45插座，符合IEEE 802.3標準 |
傳輸速率 | 1000/100/10Mbps自適應 |
屏蔽層接地方式 | 與保護性接地（PE）無聯系，二個RJ45插座的屏蔽層之間無連接。 |
通信協議 | 透明 |
隔離電壓 | 5000Vrms（注：2017-05-15以后出廠的產品） |
能承受雷擊或浪涌電壓瞬態功率 | 200W |
靜電抑制能力 | ±15kV，符合IEC 61000-4-2標準 |
外形尺寸（長×寬×高） | 65mm×51mm×26mm |
重量 | 40克 |
工作溫度 | -40℃～+85℃ |
安裝方式 | 35 mm DIN rail |

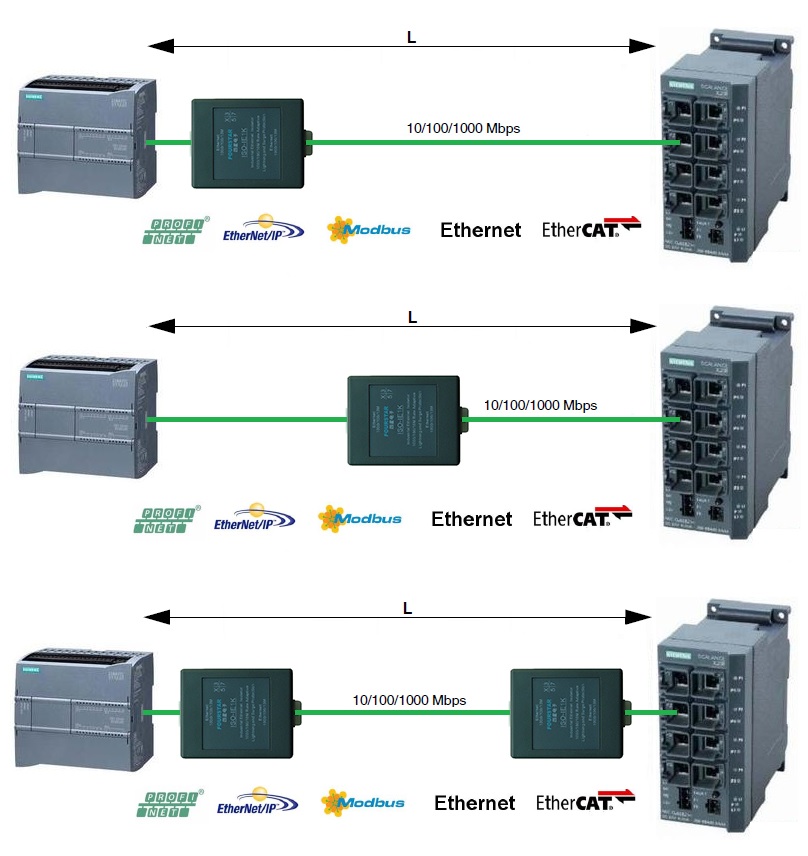

應用拓撲
